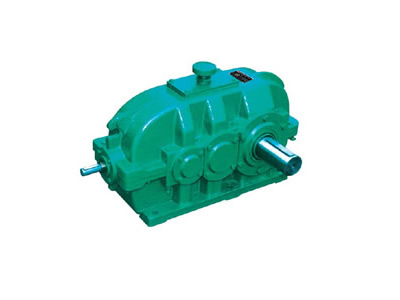

DBY、DCY系列圆锥圆柱齿轮减速机

DBY、DCY系列圆锥圆柱齿轮减速机

产品描述: DBY、DCY系列圆锥圆柱齿轮减速机
在线订购

名义中心距 a	d1	l1	d2	l2	D	L	A	B	C	E	F	G	S	h	H	M
160	40	110	48	110	70	140	500	500	190	250	210	65	35	180	430	145
180	42		50		80	170	565	565	215	270	230	70	35	200	475	160
200	50		55		90	170	625	625	240	300	250	75	40	225	520	175
224	55		65	140	100	210	705	705	260	320	270	80	45	250	570	190
250	60	140	75	140	110		785	785	290	270	310	90	50	280	626	210
280	65		85	170	120		875	875	325	400	340	100	55	315	702	230
315	75		95	170	140	250	975	975	355	450	380	110	60	355	809	260
355	90	170	100	210	160	300	1085	1085	390	480	410	120	65	400	900	285
400	100	210	110	210	170	300	1215	1215	440	530	460	130	70	450	970	305
450	110		130	250	190	350	1365	1365	490	600	510	140	80	500	1071	345
500	120		150	250	220	350	1525	1525	570	650	560	150	90	560	1210	435
560	130	250	160	300	250	410	1705	1705	610	750	640	160	100	630	1325	475

名义中心距a	n-d3	N	P	R	K	T	b1	t1	b2	t2	b3	t3	平均重量kg	油量1	图号
160	6-18	30	115	210	－	440	12	43	14	51.5	20	74.5	173	7	DBY160.0
180	6-18	30	135	240		505	12	45	14	53.5	22	85	232	9	DBY180.0
200	6-23	35	145	255		555	14	53.5	16	59	25	95	305	13	DBY200.0
224	6-23	35	165	290		635	16	59	18	69	28	106	415	18	DBY224.0
250	6-27	40	180	315		705	18	64	20	79.5	28	116	573	25	DBY250.0
280	6-27	45	200	355		785	18	69	22	90	32	127	760	36	DBY280.0
315	6-33	50	220	405		875	20	79.5	25	100	36	148	1020	51	DBY315.0
355		55	245	450		975	25	95	28	106	40	169	1436	69	DBY355.0
400		55	280	510		1105	28	106	28	116	40	179	1966	95	DBY400.0
450	8-39	60	315	575	940	1245	28	116	32	137	45	200	2532	130	DBY450.0
500	8-39	70	350	645	1050	1385	32	127	36	158	50	231	3633	185	DBY500.0
560	8-45	80	390	715	1165	1545	32	137	40	169	56	262	5020	260	DBY560.0

DBY、DBYK型减速器承载能力

公称传动比	公称传动 r/min		名义中心距a
公称传动比	公称传动 r/min		160	180	200	224	250	280	315	355	400	450	500	560
i	输入n1	输出n2	公称输入功率P1/kw
8	1500	188	81	115	145	205	320	435	610	750	1080	1680*	2100*	-
	1000	125	56	86	110	155	245	325	465	560	810	1260	1700	2200*
	750	94	42	55	88	125	185	250	340	465	660	950	1400	1800
10	1500	150	67	92	130	165	255	345	480	610	910	1370	1900*	-
	1000	100	44	69	94	125	195	260	360	465	620	950	1270	1700
	750	75	34	46	73	105	155	210	295	380	510	710	950	1300
11.2	1500	134	59	81	115	150	235	325	450	560	840	1200	1550	-
	1000	89	40	61	84	130	175	245	340	430	630	810	1030	1380
	750	67	31	41	65	98	140	185	240	350	470	610	780	1040
12.5	1500	120	53	75	105	140	210	285	390	500	760	980	1260	1550
	1000	80	36	56	74	105	145	215	265	380	480	660	850	1110
	750	60	27	36	56	76	110	150	190	270	365	500	640	840
14	1500	107	48	66	81	125	190	260	345	465	580	780	1000	1150
	1000	71	31	42	54	84	110	165	205	310	415	520	680	900
	750	53	23	31	38	60	80	115	145	235	310	400	510	690

注：(1)*需采用循环油润滑
DBY 、 DBYK 型减速器热功率

环境条件	空气流速 m/s	名义中心距a
		160	180	200	224	250	280	315	355	400	450	500	560
		减速器不附加冷却装置的热功率PG1/kw
狭小车间内	≥0.5	32	40	50	61	76	95	118	143	180	225	279	355
中、大型车间内	≥1.4	45	57	71	85	106	133	165	201	252	316	391	497
室外	≥3.7	62	77	96	116	144	181	224	272	342	429	531	675

注：减速器附冷却管时的热功率PG2可根据需要进行设计
DCY减速器外型尺寸及承载能力和热功率
外观尺寸见图4、表4；承载能力见表5；热功率见表6。

名义中心距	a1	i16～56		i63～90		d2	l2	D	L	A	B	C	E	F	G	S	h	H	M
名义中心距	a1	d1	l1	d1	l1	d2	l2	D	L	A	B	C	E	F	G	S	h	H	M
160	112	25	60	20	50	32	80	70	140	510	555	190	250	210	65	35	180	423	145
180	125	30	80	25	60	38	80	80	170	575	625	215	270	230	70	35	200	468	160
200	140	35	80	30	80	42	110	90	170	640	685	240	300	250	75	40	225	520	175
224	160	40	110	35		48		100	210	725	775	260	320	270	80	45	250	570	190
250	180	42		38		50		110		815	860	290	370	310	90	50	280	626	210
280	200	50		42	110	55		120		905	970	325	400	340	100	55	315	702	230
315	224	55		50		65	140	140	250	1020	1085	355	450	380	110	60	355	809	260
355	250	60	140	55		75	140	160	300	1140	1220	390	480	410	120	65	400	900	285
400	280	65		60	140	85	170	170	300	1275	1355	440	530	460	130	70	450	970	305
450	315	75		65		95	170	190	350	1425	1520	490	600	510	140	80	500	1065	345
500	355	90	170	75		100	210	220	350	1585	1690	570	650	560	150	90	560	1208	435
560	400	100	210	90	170	110	210	250	410	1775	1895	610	750	640	160	100	630	1325	475
630	450	110		100	210	130	250	300	470	1995	2145	675	800	690	170	110	710	1460	525
710	500	120		110		150	250	340	550	2235	2400	760	900	770	190	125	800	1665	570
800	560	130	250	120		160	300	400	650	2505	2700	840	1000	870	200	140	900	1870	625

上一个： ZLYJ(ZSYJ)系列橡塑单螺杆挤出机硬齿面减速机(卧式) 下一个：ZDY、ZLY、ZSY系列硬齿面圆柱齿轮减速器

相关产品

BF系列平行轴斜齿轮减速机

BS系列斜齿-蜗轮蜗杆减速机

BK系列螺旋锥齿轮减速机

导航栏目

减速机+

新闻中心

联系我们

联系人：苏经理

手机：13355221369

邮箱：jiansuqi@163.com

公司：山东博山新兴机器厂

地址：山东省淄博市博山经济开发区

QQ在线客服

售前客服

QQ在线客服

技术咨询

MSN在线客服

Lankecms

SKYPE在线客服

Lankecms

点击联系我

点击联系我

点击联系我

Lankecms

关闭

用手机扫描二维码关闭

二维码

名义中心距	n-d1	N	P	R	K	T	i16～56		i63～90		b2	t2	b2	t2	平均重量 kg	油量	图6-号
名义中心距	n-d1	N	P	R	K	T	b1	t1	b1	t1	b2	t2	b2	t2	平均重量 kg	油量	图6-号
160	6-18	30	115	210	-	490	8	28	6	22.5	10	35	20	74.5	200	9	DCY160.0
180	6-18	30	135	240		565	8	33	8	28	10	41	22	85	255	13	DCY180.0
200	6-23	35	145	255		615	10	38	8	33	12	45	25	95	325	18	DCY200.0
224	6-23	35	165	290		705	12	42	10	38	14	51.5	28	106	453	26	DCY224.0
250	6-27	40	180	315		780	12	45	10	41	14	53.5	28	116	586	33	DCY250.0
280	6-27	45	200	355		880	14	53.5	12	45	16	59	32	127	837	46
