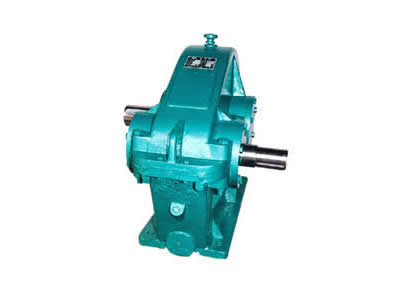

ZD系列圆柱齿轮减速机

ZD系列圆柱齿轮减速机

产品描述: ZD系列圆柱齿轮减速机
在线订购

产品名称:

ZD系列减速器

价格:

0

详细资料:

ZD型减速器外形安装尺寸和装配形式

型号	中心距	中心高	轮廓尺寸			B1	B2	L1	L2	L3	H1	地脚螺钉
渐开线齿	a	Ho	H	L	B	B1	B2	L1	L2	L3	H1	d	n	B3	L4	L5	L6
ZD10	100	130-0.5	240	335	140	150	48	245	35	95	16	M16	4	110	10	-	195
15	150	200-0.5	355	450	210	220	70	340	35	110	20		6	160		80	200
20	200	250-0.5	493	575	250	250	80	440	45	145	20			170		130	220
25	250	300-0.5	593	710	270	290	90	545	50	165	25	M20		210		160	295
30	300	350-0.5	683	835	300	320	100	650	64	195	30	M24		240	20	205	350
35	350	400-0.5	778	955	350	360	110	750	68	215	30	M24		280		250	400
40	400	450-0.5	878	1085	390	400	120	850	67	240	32	M30		310		280	470
45	450	500-0.5	973	1210	430	450	130	970	92	265	40	M30		340	35	325	525
50	500	550-0.5	1106	1320	470	500	140	1070	97	275	40	M36		390	40	355	600
60	600	650-0.5	1301	1550	540	540	145	1265	97	310	45	M36		430	40	440	700
70	700	750-0.5	1496	1820	580	610	150	1490	128	370	52	M42		500	55	550	790
80	800	850-0.5	1690	2058	630	650	150	1715	163	420	55	M48		545	55	650	860

型号	高速轴				S	低速轴				T	装配型式Ⅴ～Ⅷ						******重量 (公斤)
渐开线齿	l	D	b	t	S	l1	D1	b1	t1	T	T1	d1	D2	d7	d8	h2	******重量 (公斤)
ZD10	55	25	8	27.5	155	55	30	8	32.5	155	95	35	14	24	M6	15	32
15	55	30	8	32.5	210	70	40	12	42.8	225	135	45	25	35			85
20	70	40	12	42.8	255	85	55	16	58.5	270	160	60		40			155
25	85	50	16	53.5	280	105	70	20	74.2	315	170	75		40			260
30	105	60	18	63.9	315	115	85	24	90.0	340	185	95	75	55	M8	20	375
35	105	70	20	74.2	355	125	100	28	105.7	380	215	110					530
40	125	80	24	85.0	400	140	110	32	116.5	415	235	120					735
45	140	90	24	95.0	435	165	130	36	137.2	470	255	140					950
50	160	100	28	105.7	475	180	140	36	147.2	500	275	150					1345
60	165	120	32	126.5	515	200	170	40	178.5	570	310	180					1915
70	180	140	36	147.2	580	240	200	45	209.7	630	335	220					2700
80	180	140	36	148	600	240	200	45	210	650	355	200					3500

ZL型减速器外形安装尺寸、装配型式

型号	中心距			中心高	轮廓尺寸			B1	B2	L1	L2	L3	H1	地脚螺钉
渐开线齿	a	a1	a2	Ho	H	L	B	B1	B2	L1	L2	L3	H1	d	n	B3	L4	L5	L6	L7
ZL25	250	100	150	200-0.5	398	560	256	256	70	435	-35	120	20	M20	6	210	-5	175	205	-
35	350	150	200	250-0.5	493	720	316	316	80	585	-40	135	20			260	0	255	255	-
42.5	425	175	250	300-0.5	588	860	346	346	80	705	-39	149	25			280	10	275	335	-
50	500	200	300	350-0.5	688	1035	400	400	90	850	-58	185	30	M24	8	330	30	290	275	150
60	600	250	350	400-0.5	821	1185	460	460	100	945	-8	190	35	M24		390	30	370	310	180
65	650	250	400	450-0.5	916	1300	500	500	110	1025	8	205	38	M30		420	55	395	325	200
75	750	300	450	500-0.5	1016	1460	570	570	120	1200	-18	214	40	M30		480	25	485	370	240
85	850	350	500	550-1.0	1116	1655	620	620	130	1320	12	251	45	M36		530	65	505	445	250
100	1000	400	600	650-1.0	1306	1910	710	710	145	1550	22	265	50	M36		610	75	595	510	320
115	1150	450	700	750-1.0	1496	2190	785	785	145	1770	42	295	55	M42		700	105	655	595	280
130	1300	500	800	850-1.0	1691	2460	845	845	150	2015	42	317	60	M42		740	105	745	670	450

型号	高速轴				S	S1	低速轴				T	装配型式Ⅳ-Ⅴ						******重量 (公斤)
渐开线齿	l	D	b	t	S	S1	h	D1	b1	t1	T	T1	D2	d4	d8	d9	h2	******重量 (公斤)
ZL25	55	25	8	27.5	235	245	70	40	12	42.8	250	160	25	45	35	M6	15	135
35	55	30	8	32.5	265	275	85	55	16	58.5	305 上一个：ZL(ZS)系列圆柱齿轮减速机下一个：JZQ(ZQ)系列圆柱齿轮减速机相关产品 BF系列平行轴斜齿轮减速机 BS系列斜齿-蜗轮蜗杆减速机 BK系列螺旋锥齿轮减速机导航栏目减速机+ 新闻中心微型减速电机选型注意事项齿轮减速电机小知识减速电机保养维修延长使用寿命减速电机在安装时应注意哪些问题减速机使用的齿轮传动润滑油联系我们联系人：苏经理手机：13355221369 邮箱：jiansuqi@163.com 公司：山东博山新兴机器厂地址：山东省淄博市博山经济开发区分享手机顶部 CopyRight 2022 All Right Reserved 山东博山新兴机器厂 ICP:08118166 网站地图地址：山东省淄博市博山经济开发区电话：13355221369 传真：0533-4650518 关闭售前客服技术咨询 Lankecms Lankecms Lankecms 关闭用手机扫描二维码关闭
