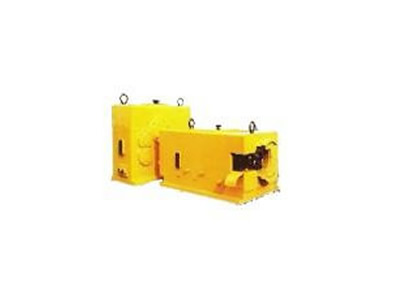

SZ锥形双螺杆挤出机齿轮减速机产品简介
1.SZ锥形双螺杆挤出机齿轮减速机齿轮采用渐开线圆柱齿轮,其参数、结构经过计算机优化设计。
2.齿轮箱齿轮材料采用优质高强度低碳合金钢,经渗碳、淬火处理,采用磨齿工艺,齿面硬度高。承载能力大,噪音小,运转平稳,传动效率高。
3.分配箱箱体材料为球铁,齿轮为高强度齿轮,内部布有蛇形冷却水管。 4.齿轮箱输^最高转速一般不大于1500r/min。
5.工作环境温度10--+40℃,当环境温度低于0℃时,启动前润滑油应加热到+10℃。
SZ锥形双螺杆挤出机齿轮减速机主要技术性能
参数 | 规格 | |||||
SZ45 | SZ50 | SZ55 | SZ65 | SZ80 | SZ92 | |
输入转速r/min | 1500 | |||||
输出转速r/min | 44.8 | 37.8 | 37.5 | 38.23 | 38.7 | 37.06 |
输入功率kW | 18.5 | 22 | 30 | 37 | 55 | 110 |
单轴输出扭矩N.m | 1972 | 2779 | 3820 | 4518 | 6786 | 13130 |
分配轴夹角 | 2°40′ | 2°58′12″ | 2°36′14″ | 2°11′16″ | 2°0′18″ | 1°52′3.64″ |
订货须知
1.齿轮箱所用润滑油牌号N220~N320中极压齿轮油。
2.齿轮箱及分配箱采用循环水冷却,冷却水温度不高于30℃。
3.两箱体应安装于同高度的平面上,分配箱的长轴外花键插入齿轮箱输出轴花键孔时,在地脚螺母松开的情况下,检查两箱体底面与安装平面间间隙,必要时作适当调整,保证齿轮箱输出轴与分配箱长轴同轴。安装完毕后,手动检查,要求各部件间转动灵活,无卡滞现象。
4.螺杆与分配箱输出花键轴同轴度直接影响分配箱齿轮及轴承寿命的长短,安装时应拆下花键套用百分表检查花键轴的径跳,用塞尺检查螺杆与分配箱花键轴端面间接触是否良好,消除误差。
5.在运转过程中,减速机如出现局部轴承部位过热,或有异常噪声,应停机检查,排除故障后方可运行。

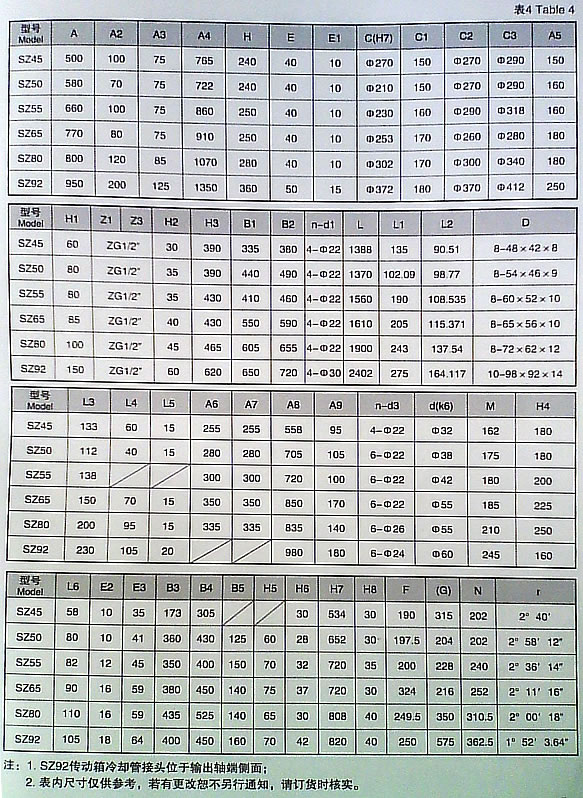

注:1.SZ92传动箱冷却管接头位于输出轴端侧面;
2.表内尺寸仅供参考,若有更改恕不另行通知,请订货时核实。
